Автоматичний вимикач, ДІФ автомат або УЗО на плиту електроплити - що ставити і як
- Що скаже ваш електрик
- Окрема електролінія для нової плити
- Як підібрати «автомат» для вручений поверхні
- З чим не впорається автоматичний вимикач
- УЗО проти струмів витоку
- Пристрої «2 в 1»
- Порівняємо вартість варіантів

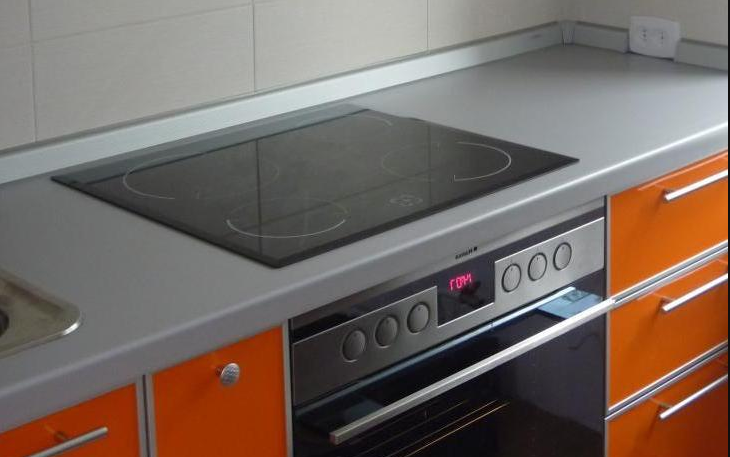

Мало вибрати функціональну, зручну і красиву електроплиту. Її ще потрібно правильно підключити і убезпечити від можливого короткого замикання, перевантаження або струмів витоку Адже сучасні плити, надаючи можливості для кулінарних експериментів і допомагаючи нам відчути себе Джеймі Олівером і Ален Дюкасс одночасно, стали досить потужними приладами, порівнянними з промисловим обладнанням.
І вимагають уважного підходу до безпечного підключення і використання. Ми розповімо, якими простими і доступними методами потрібно захистити варильну поверхню від можливих проблем з електрикою.
Що скаже ваш електрик
Поради професійного електромонтера, якщо Ви звернетеся до нього за консультацією, будуть обертатися навколо таких понять: «автомат», «диф», «узо». Якщо у Вас немає спеціальних знань про пристрої захисту електричних побутових приладів, це може викликати деяку розгубленість.
Якщо довіряєте майстру, але хочете все-таки вникнути в проблему і її рішення, давайте розберемося зі способами захисту електроплити «на пальцях».
Окрема електролінія для нової плити
Почнемо з того, що для підключення сучасної вручений поверхні з їх середніми потужностями 6-10 кВт доведеться вести окремий силовий кабель прямо від електрощитка. Ще один окремий для електричної духовки. Причому це має бути мідний кабель перетином не менше 4 кв. мм. Марка може бути ПВС, але частіше за все використовують ВВГ.
Лінію підключення плити рекомендується обладнати автоматичним вимикачем. Це важливе і потрібне пристрій, який негайно відключить харчування вручений поверхні в разі виникнення таких небезпек, як коротке замикання або неприпустима перевантаження мережі. Ставиться електриком в квартирний щиток. Тільки потрібно правильно визначити значення номінального струму.
Як підібрати «автомат» для вручений поверхні
Номінал автоматичного вимикача розраховується просто. Припустимо, Ваша електроплита має максимальну потужність підключення 6 кВт (Ви дізнаєтеся цю цифру з технічної документації для приладу).
Вам знадобитися дізнатися її максимальний струм споживання. Ділимо потужність на вольтаж мережі:
6000 Вт / 220 В = 27,27 А.
Знадобиться додати 20% запасу:
27,27 А + 20% = 32,7 А.
Вибрати автоматичний вимикач нам потрібно того номіналу, який найближче до отриманої цифри. Деякі магазини електротехнічних товарів полегшують завдання недосвідченому покупцеві: наприклад, в онлайн-каталозі магазина «Аксиом Плюс» в розділі «Автоматичні вимикачі» розміщений фільтр за основними характеристиками, в тому числі по номінальному струму.
Дивіться: найближча до нашої цифрі 32,7 А номінал 32 А. Ставимо галочку на цьому полі і отримуємо пропозиції акурат для нашої плити - вартістю від 40-45 грн. Європейського виробництва Schneider Electric (Франція) - від 67 грн.
З чим не впорається автоматичний вимикач
Поставити автомат на плиту найрозумніша ідея. Однак повної безпеки це все-таки не забезпечує. У побутових електромережах існує ще одна потенційна загроза, яка не входить в область завдань автоматичного вимикача. Це диференціальні струми, які можуть призвести до ураження людини електрикою або пожежі. На жаль, автомат не врятує, якщо торкнешся оголеного дроту або корпусу побутової техніки з пробоєм.
Такі ризики попереджають окремі пристрої захисту.
УЗО проти струмів витоку
Найнебезпечніший варіант, коли диференційний струм, що виникає через проблеми з ізоляцією струмопровідних частин, проходить через тіло людини. Пристрої захисного відключення (УЗО) миттєво знеструмлять ділянку мережі, на який встановлені, при виявленні такого витоку.
Тому, навіть якщо в щитку на електроплиту у Вас вже встановлено автоматичний вимикач, краще поставити ще й УЗО. Тоді, якщо на лінії виникне витік струму, спрацює воно, а якщо надструми - автомат.
Як його підібрати:
- значення номінального струму вибирайте на сходинку вище, ніж для автомата. Для розглянутої нами ситуації це мінімум 40 А;
- важливий показник - чутливість спрацьовування. Вибирайте для вручений поверхні 30 мА, цього вистачить для захисту людини. Є більш високочутливі на 10 мА, але вони можуть помилково спрацьовувати, вимикаючи плиту без потреби і заважаючи готувати;
- за типом зупиніть вибір на УЗО маркування «А», яке спрацює навіть на диференціальні струми, що виникають всередині приладу.
Для нашого прикладу вже в іншому розділі бачимо, що вартість відповідного УЗО на 40 А, 30 мА і типу А обійдуться від 360 грн., а європейського виробництва від 410 грн (модель Schneider Electric EZ9R34240 Easy9, 2P, 30мА, 40A).
Пристрої «2 в 1»
Для повноти картини потрібно ще розповісти про диференційний автомат. Це пристрій, що комбінує захисні функції автоматичного вимикача і ПЗВ. Корпус Діфа при цьому компактніше, що полегшує монтаж в електрощиток.
Як вибирати діфавтомат: значення струму витоку вибирайте як для УЗО, а номінального - як для автоматичного вимикача. У нашому випадку: 30 мА і 32 А. На цій сторінці Отфильтруем по заданих параметрах: обійдеться це від 250-300 грн, а для товарів made in Europe від 478 грн (модель Easy9 1P + N, 32A EZ9D34632 Schneider Electric).
Порівняємо вартість варіантів
Давайте подивимося, у скільки обійдуться 2 альтернативи (на прикладі позначених цін на пристрої серії Easy9 від Schneider Electric):
- Автомат плюс УЗО: 67 грн + 410 грн = 477 грн,
- Діфавтомат 478 грн.
Як бачите, за ціною абсолютно ідентично. Для інших виробників і серій співвідношення можуть коливатися в ту чи іншу сторону, але приблизно витрати рівні. Як і завдання обох варіантів.
Разом: вибираємо «за ступенем готовності»
Ваша плита добре зафіксовано запитана окремим кабелем і оснащена автоматичним вимикачем відповідного номіналу, але захист від струмів витоку теж хочеться поставити?
Найпростіший з точки зору логіки і монтажу спосіб - додатково придбати УЗО. Підключається воно в щиток відразу ж після автомата, послідовно в одну лінію з ним.
Якщо ж в будинку тільки робиться ремонт, і начинка для електрощитка ще не куплена, вибір за Вами і вашим майстром. Можете встановити окремо автоматичний вимикач і УЗО, або ж обійтися універсальним приладом захисту - дифавтомати.
Однак майте на увазі: другий варіант компактніше, 2 модуля Діфа замість 3 (1 на автомат і 2 на УЗО). Якщо в щитку критично мало місця, ставте диференційний автомат.
